Box culvert adalah struktur beton pracetak berbentuk kotak yang sering digunakan dalam proyek infrastruktur, seperti saluran air, terowongan, atau jembatan pendek. Salah satu komponen penting dari box culvert adalah wingwall, elemen struktural yang berperan besar dalam menjamin stabilitas dan fungsi keseluruhan sistem.
Wingwall box culvert tidak hanya memperkuat struktur, tetapi juga memiliki fungsi teknis dan estetis yang mendukung proyek konstruksi, khususnya pada jembatan.
Mari kita bahas lebih lanjut tentang kegunaan, desain, dan aspek penting lainnya dari wingwall box culvert untuk memberikan gambaran yang jelas bagi Anda yang sedang merencanakan proyek infrastruktur.
Apa Itu Wingwall Box Culvert?
Wingwall adalah dinding penahan yang terletak di sisi masuk dan keluar box culvert. Bentuknya bisa bervariasi, seperti lurus, miring, atau bersudut, tergantung pada kebutuhan desain dan kondisi lapangan. Wingwall dirancang untuk menahan tanah di sekitar struktur, mencegah erosi, dan mengarahkan aliran air agar tetap lancar melalui saluran box culvert.
Dalam konteks jembatan, wingwall box culvert berfungsi sebagai penopang tambahan untuk menahan beban tanah lateral dan memastikan aliran air di bawah jembatan tidak mengganggu fondasi.
Struktur ini biasanya terbuat dari beton bertulang, sama seperti box culvert itu sendiri, untuk memastikan kekuatan dan daya tahan terhadap tekanan lingkungan, seperti air, tanah, atau beban lalu lintas di atasnya. Dengan desain yang tepat, wingwall membantu memperpanjang umur pakai box culvert dan menjaga integritas jembatan.
Fungsi Utama Wingwall Box Culvert pada Jembatan
Wingwall box culvert memiliki sejumlah fungsi penting yang membuatnya tak tergantikan dalam konstruksi jembatan. Berikut adalah beberapa kegunaan utamanya:
- Menahan Tanah dan Mencegah Erosi
Wingwall berfungsi sebagai dinding penahan yang mencegah tanah di sekitar box culvert longsor atau terkikis oleh aliran air. Ini sangat penting di daerah dengan aliran air yang kuat, seperti sungai kecil atau saluran irigasi di bawah jembatan. Dengan adanya wingwall, struktur jembatan tetap stabil meski terkena tekanan dari tanah atau air. - Mengatur Aliran Air
Wingwall membantu mengarahkan aliran air masuk dan keluar dari box culvert dengan lancar. Desainnya yang ergonomis mencegah terjadinya genangan atau banjir di sekitar jembatan, sekaligus mengurangi risiko kerusakan akibat aliran air yang tidak terkontrol. - Mendukung Beban Struktural
Dalam proyek jembatan, wingwall box culvert membantu menahan beban lateral dari tanah dan beban vertikal dari lalu lintas di atas jembatan. Ini memastikan fondasi jembatan tetap kokoh dan tidak bergeser, bahkan di bawah tekanan lingkungan yang berat. - Estetika dan Integrasi Lingkungan
Selain fungsi teknis, wingwall juga dapat dirancang untuk menyatu dengan lingkungan sekitar. Bentuk dan finishing permukaannya bisa disesuaikan untuk memberikan tampilan yang lebih rapi dan sesuai dengan desain keseluruhan jembatan.

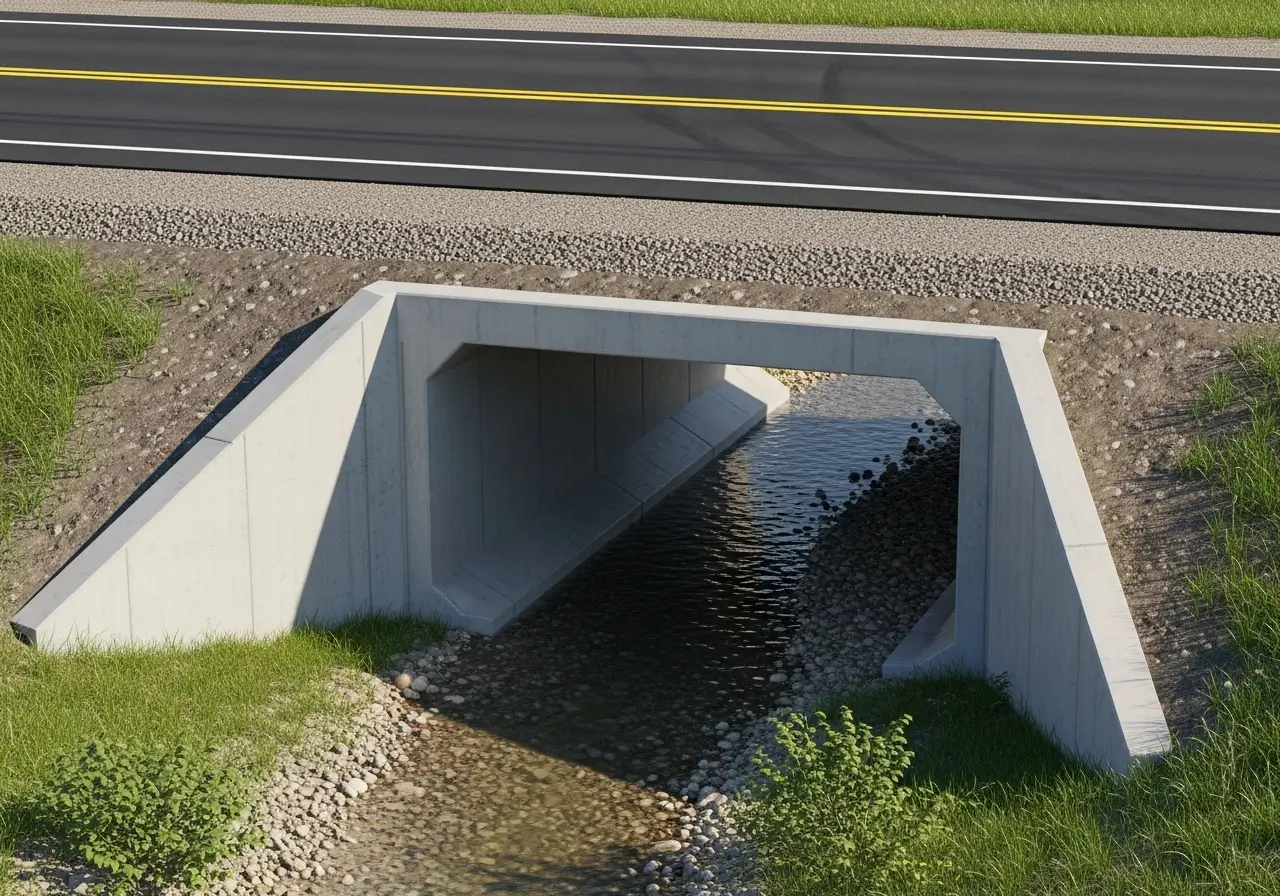

Desain Wingwall Box Culvert
Desain wing wall box culvert harus mempertimbangkan beberapa aspek penting, seperti kondisi tanah, debit aliran air, dan beban yang akan ditopang. Berikut adalah poin-poin utama dalam merancang wingwall:
- Bentuk dan Sudut Kemiringan
Wingwall bisa berbentuk lurus, bersudut, atau melengkung, tergantung pada kebutuhan proyek. Bentuk bersudut sering dipilih untuk mengarahkan aliran air secara efisien, sementara bentuk lurus lebih cocok untuk kondisi tanah yang stabil. Pemilihan sudut kemiringan juga harus sesuai dengan analisis hidrolik untuk mencegah hambatan aliran air. - Material dan Kekuatan Struktural
Wingwall umumnya terbuat dari beton bertulang dengan mutu tinggi, seperti K-250 atau lebih, untuk menahan tekanan tanah dan air. Desain harus memenuhi standar seperti ACI 318 untuk konstruksi bawah tanah atau AASHTO untuk jembatan jalan raya, memastikan struktur mampu menahan beban dinamis dan statis. - Pembesian Wingwall Box Culvert
Pembesian adalah proses pemasangan tulangan baja dalam beton untuk meningkatkan kekuatan struktur. Dalam wingwall, pembesian harus dirancang dengan cermat untuk menahan gaya geser dan momen lentur yang timbul akibat tekanan tanah atau air. Jarak antar tulangan dan diameter baja harus sesuai dengan perhitungan struktural agar wingwall tidak retak atau rusak seiring waktu. - Kedalaman Fondasi
Fondasi wingwall harus cukup dalam untuk menahan gaya dorong dari tanah. Ini biasanya melibatkan analisis geoteknik untuk memastikan fondasi tidak amblas atau bergeser, terutama di daerah dengan tanah lunak atau rawan longsor.
Tabel berikut merangkum aspek penting dalam desain wingwall box culvert:
| Aspek Desain | Pertimbangan Utama |
|---|---|
| Bentuk Wingwall | Lurus, bersudut, atau melengkung, disesuaikan dengan aliran air dan kondisi tanah |
| Material | Beton bertulang (mutu K-250 atau lebih), tulangan baja berkualitas tinggi |
| Pembesian | Diameter dan jarak tulangan sesuai perhitungan gaya geser dan momen lentur |
| Kedalaman Fondasi | Berdasarkan analisis geoteknik untuk mencegah amblas atau pergeseran |
| Standar Desain | ACI 318, AASHTO, atau standar lokal untuk memastikan kepatuhan dan keamanan |
Proses Pemasangan Wingwall Box Culvert
Pemasangan wingwall box culvert memerlukan perencanaan. Tahapan utama dalam proses ini meliputi:
- Persiapan Lokasi
Lokasi pemasangan harus digali sesuai ukuran box culvert dan wingwall. Tanah di sekitar harus dipadatkan untuk mencegah pergeseran, dan fondasi harus disiapkan dengan material yang kuat. - Pemasangan Struktur
Box culvert dan wingwall dipasang menggunakan alat berat, seperti crane, karena bobotnya yang besar. Posisi harus sejajar dan sesuai dengan desain untuk memastikan aliran air lancar. - Penyambungan dan Pengurugan
Setelah wingwall dan box culvert terpasang, sambungan antar komponen diperkuat untuk mencegah kebocoran. Tanah kemudian diurug kembali untuk menutup area galian dengan rapi. - Pengujian
Setelah pemasangan selesai, dilakukan pengujian untuk memastikan struktur dapat menahan aliran air dan beban sesuai desain.
Kelebihan dan Tantangan Penggunaan Wingwall Box Culvert
Wingwall box culvert memiliki sejumlah kelebihan, seperti kekuatan struktural yang tinggi, kemudahan pemasangan, dan umur pakai yang panjang dengan perawatan minimal.
Namun, ada juga tantangan, seperti biaya produksi dan pemasangan yang relatif tinggi dibandingkan dengan solusi drainase lain, seperti pipa beton.
Selain itu, desain yang kurang tepat atau pemasangan yang tidak akurat dapat menyebabkan masalah seperti kebocoran atau kerusakan struktur.
Untuk memastikan kualitas, penting untuk bekerja dengan supplier beton pracetak yang terpercaya dan memiliki pengalaman dalam memproduksi box culvert berkualitas tinggi. Harga box culvert bisa bervariasi tergantung pada ukuran, mutu beton, dan kompleksitas desain, tetapi investasi ini sepadan mengingat daya tahan dan efisiensinya dalam jangka panjang.
Kesimpulan
Wingwall box culvert adalah komponen vital dalam konstruksi jembatan dan saluran air, dengan fungsi utama untuk menahan tanah, mengatur aliran air, dan mendukung beban struktural.
Desain yang tepat, pembesian yang akurat, dan pemasangan yang cermat adalah kunci untuk memastikan kinerja optimal dari wingwall box culvert.
Dengan memahami kegunaan dan aspek teknisnya, Anda dapat membuat keputusan yang lebih baik dalam merencanakan proyek infrastruktur yang kokoh dan tahan lama.
