Box culvert adalah salah satu elemen penting dalam konstruksi infrastruktur, seperti saluran drainase, gorong-gorong, hingga penyangga jembatan kecil. Beton pracetak ini dirancang untuk menahan beban berat dan menjaga aliran air tetap lancar di bawah jalan raya atau rel kereta.
Di Indonesia, standar pembuatan dan penerapan box culvert diatur oleh Standar Nasional Indonesia (SNI) untuk memastikan kekuatan, ketahanan, dan keamanan struktur.
Memahami standar ini sangat penting bagi kontraktor, insinyur, dan pengembang proyek agar konstruksi berjalan efisien dan tahan lama. Mari kita telusuri lebih lanjut mengenai ketentuan SNI untuk box culvert dan bagaimana penerapannya di lapangan.
Apa Itu Box Culvert dan Fungsinya

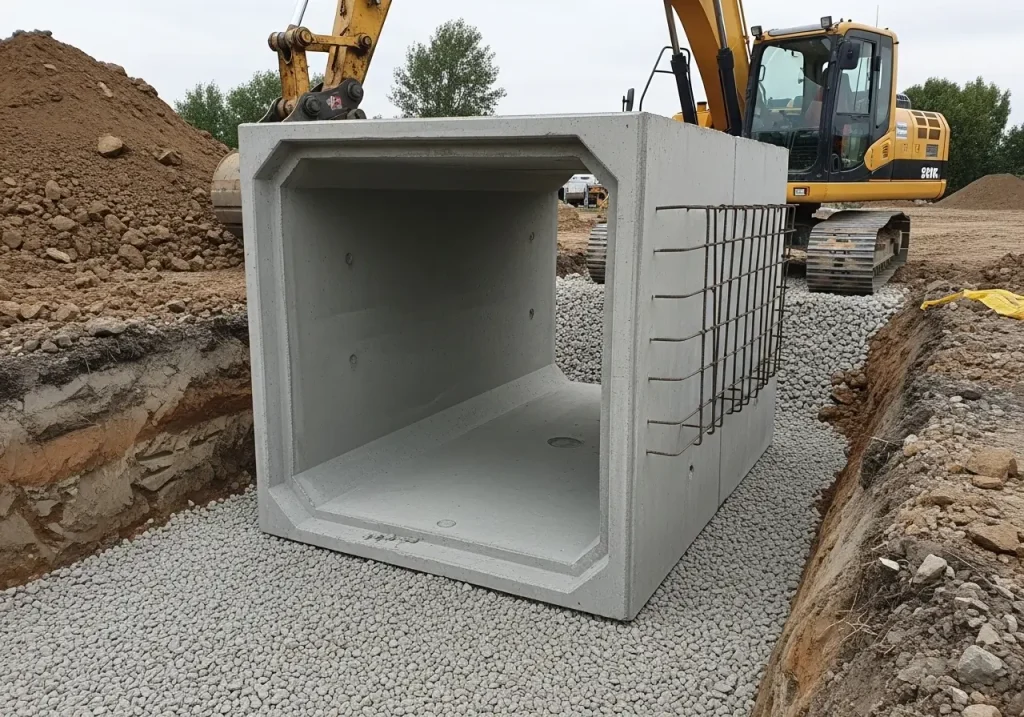

Box culvert adalah struktur beton bertulang berbentuk persegi atau persegi panjang yang digunakan untuk mengalirkan air di bawah permukaan tanah, seperti saluran irigasi, drainase, atau gorong-gorong. Bentuknya yang kokoh membuatnya ideal untuk proyek infrastruktur besar, seperti jalan raya, jembatan kecil, atau terowongan utilitas.
Material ini dibuat di pabrik dengan pengawasan ketat untuk memastikan kualitasnya sesuai standar. Keunggulannya terletak pada kemampuan menahan tekanan kendaraan berat, ketahanan terhadap erosi air, dan pemasangan yang lebih cepat dibandingkan metode cor tradisional.
Fungsi utama box culvert meliputi pengelolaan aliran air hujan, limbah industri, atau air irigasi agar tidak mengganggu struktur di atasnya. Selain itu, box culvert juga digunakan untuk ducting kabel listrik atau telepon, serta sebagai jalur pelarian darurat di terowongan. Dengan desain yang kedap air, box culvert mencegah infiltrasi air tanah, menjaga stabilitas struktur bahkan di lingkungan yang keras.
Standar SNI untuk Box Culvert
Standar Nasional Indonesia (SNI) menetapkan pedoman ketat dalam pembuatan box culvert untuk menjamin kualitas dan keamanan. Salah satu acuan utama adalah SNI 00-36861.1-2002 yang mengatur syarat teknis pembuatan beton pracetak untuk gorong-gorong kotak.
Berikut adalah poin-poin penting dari standar tersebut:
1. Mutu Beton
Box culvert harus dibuat dengan mutu beton minimal K-350, yang berarti kuat tekan beton mencapai 350 kg/cm². Mutu ini memastikan struktur mampu menahan beban berat, seperti kendaraan atau tekanan tanah, serta tahan terhadap kondisi lingkungan ekstrem.
Beton harus menggunakan campuran agregat halus, seperti pasir, yang tidak reaktif terhadap alkali untuk menjaga keawetan.
2. Bahan dan Komposisi
Agregat yang digunakan harus memenuhi syarat SNI, seperti pasir bebas dari bahan organik atau garam yang dapat merusak beton.
Baja tulangan, biasanya berupa wiremesh atau Hard Drawn Wire (HDW), harus memiliki tegangan leleh minimal 4500 kg/cm² dan tegangan tarik 5000 kg/cm².
Komposisi ini memastikan kekuatan struktural box culvert tetap terjaga meskipun terkena pergeseran tanah.
3. Dimensi dan Desain
Ukuran standar box culvert bervariasi, mulai dari 40×40 cm hingga 12×12 meter, dengan panjang umum 6-8 meter. SNI juga mengatur desain spigot dan socket, yaitu sambungan pada sisi box culvert, untuk mencegah kebocoran air tanah dan menjaga kekokohan struktur saat terjadi pergeseran tanah.
Untuk proyek tertentu, box culvert dapat dibuat dalam bentuk monolitik (utuh) atau segmental (dirakit di lokasi).
4. Proses Produksi
Box culvert diproduksi dengan metode cetak kering menggunakan getaran frekuensi tinggi untuk memadatkan beton.
Proses ini menghasilkan permukaan halus, kedap air, dan bebas cacat. Pengawasan ketat selama produksi diperlukan untuk memastikan setiap unit memenuhi standar SNI.
5. Pemasangan
Pemasangan box culvert harus dilakukan di atas tanah yang stabil dengan pelapisan alas yang tidak kasar untuk mencegah kerusakan. Jika saluran berada di area berair, proses pengeringan (dewatering) diperlukan agar box culvert tidak mengapung. Penggunaan alat berat, seperti crane dengan kapasitas 25-50 ton, sering diperlukan untuk pemasangan, tergantung ukuran unit.
Berikut adalah tabel ringkasan standar SNI untuk box culvert:
| Aspek | Standar SNI |
|---|---|
| Mutu Beton | Minimal K-350 (kuat tekan 350 kg/cm²) |
| Agregat | Pasir bebas bahan organik, tidak reaktif terhadap alkali |
| Baja Tulangan | Tegangan leleh ≥ 4500 kg/cm², tegangan tarik ≥ 5000 kg/cm² |
| Dimensi | 40×40 cm hingga 12×12 m, panjang 6-8 m, desain spigot dan socket |
| Proses Produksi | Cetak kering dengan getaran frekuensi tinggi, permukaan halus, kedap air |
| Pemasangan | Tanah stabil, alas halus, dewatering jika di area berair, crane 25-50 ton |
Keunggulan Box Culvert Berstandar SNI
Menggunakan box culvert yang sesuai standar SNI memberikan sejumlah manfaat.
- Pertama, struktur ini memiliki daya tahan tinggi terhadap tekanan dan cuaca ekstrem, sehingga cocok untuk proyek jangka panjang.
- Kedua, desain kotak memungkinkan aliran air yang efisien, mengurangi risiko banjir di area perkotaan.
- Ketiga, pemasangan yang cepat dan fleksibel menghemat waktu dan biaya dibandingkan metode cor konvensional.
- Selain itu, box culvert berstandar SNI juga mendukung estetika konstruksi karena dapat ditutup dengan aspal atau paving block, membuat saluran tidak terlihat.
Namun, ada beberapa hal yang perlu diperhatikan. Pemasangan harus dilakukan oleh tenaga ahli untuk memastikan sambungan antar-unit presisi dan kokoh. Selain itu, harga box culvert dapat bervariasi tergantung ukuran, mutu beton, dan lokasi pengiriman, sehingga perencanaan anggaran yang cermat sangat diperlukan.
Aplikasi Box Culvert di Lapangan
Box culvert memiliki aplikasi luas dalam berbagai proyek infrastruktur. Di jalan raya, box culvert digunakan untuk saluran drainase yang melintasi jalur kendaraan, mencegah kerusakan akibat tekanan berat. Dalam proyek irigasi, box culvert mengalirkan air ke lahan pertanian tanpa mengganggu lalu lintas di atasnya.
Untuk proyek jembatan kecil atau terowongan utilitas, box culvert monolitik atau segmental memberikan solusi kokoh dan ekonomis. Bahkan, di area industri, box culvert digunakan sebagai ducting untuk melindungi kabel dari air atau kerusakan fisik.
Kesimpulan
Box culvert adalah solusi praktis dan andal untuk berbagai kebutuhan infrastruktur, mulai dari drainase hingga jembatan kecil. Dengan mematuhi standar SNI, seperti mutu beton K-350, penggunaan agregat berkualitas, dan desain spigot-socket, box culvert menawarkan kekuatan, ketahanan, dan efisiensi.
Memilih box culvert yang sesuai standar tidak hanya memastikan keamanan konstruksi, tetapi juga mengoptimalkan anggaran dan waktu pengerjaan. Bagi Anda yang sedang merencanakan proyek konstruksi, memahami standar ini adalah langkah awal untuk membangun struktur yang kokoh dan tahan lama.
