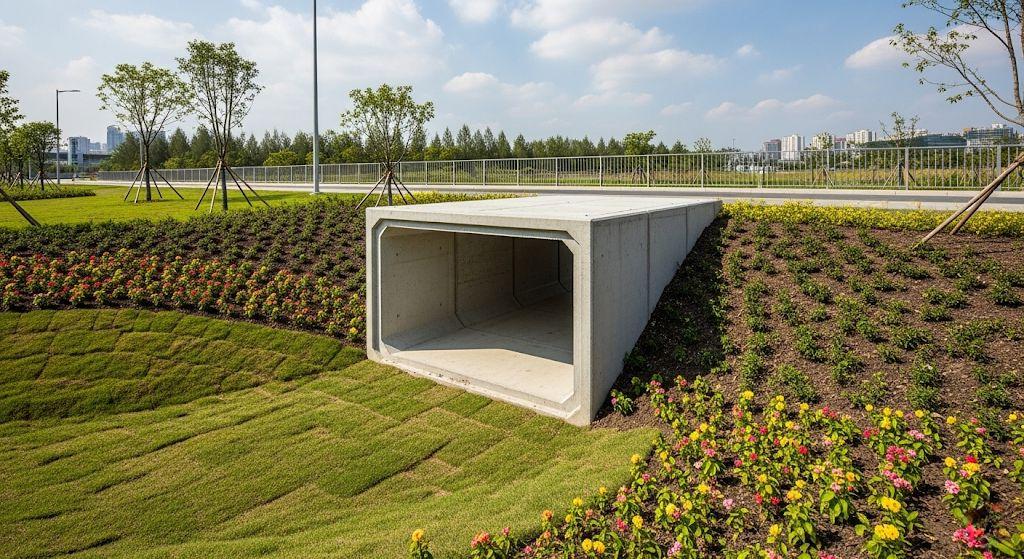

Box culvert adalah solusi praktis untuk membangun gorong-gorong yang kokoh dan tahan lama. Struktur beton pracetak berbentuk kotak ini sering digunakan untuk saluran air, drainase, hingga jembatan kecil.
Namun, memilih ukuran box culvert untuk gorong-gorong tidak bisa sembarangan. Anda perlu memahami kebutuhan proyek, kapasitas aliran air, dan beban yang akan ditopang.
Artikel ini akan membantu Anda memahami ukuran box culvert yang umum digunakan, faktor yang perlu dipertimbangkan, dan cara memastikan pilihan Anda sesuai dengan kebutuhan.
Apa Itu Box Culvert dan Fungsinya?
Box culvert adalah struktur beton bertulang yang berbentuk persegi atau persegi panjang, dirancang untuk mengalirkan air di bawah jalan, rel kereta, atau bangunan lainnya. Selain sebagai saluran air, box culvert juga bisa digunakan untuk terowongan kecil atau jembatan dengan bentang pendek.
Keunggulannya adalah kemampuan menahan beban berat, seperti kendaraan, dan ketahanan terhadap pergeseran tanah berkat sambungan spigot dan socket yang kedap air.
Fungsi utama box culvert meliputi:
- Mengelola aliran air hujan untuk mencegah banjir.
- Menyediakan saluran limbah sanitasi atau irigasi.
- Mendukung infrastruktur seperti jalan raya atau jalur pejalan kaki.
Memilih ukuran yang tepat sangat penting agar gorong-gorong berfungsi optimal tanpa kendala seperti penyumbatan atau kerusakan struktural.
Ukuran Standar Box Culvert untuk Gorong-Gorong
Ukuran box culvert bervariasi tergantung pada kebutuhan proyek. Berdasarkan standar industri di Indonesia, ukuran box culvert precast biasanya berkisar dari yang kecil hingga besar, dengan dimensi yang disesuaikan untuk kapasitas aliran air dan beban struktural. Berikut adalah beberapa ukuran standar yang sering digunakan:
- 40 x 40 cm: Cocok untuk saluran air kecil, seperti drainase di perumahan atau kawasan dengan debit air rendah. Beratnya sekitar 480 kg per unit, membuatnya mudah dipasang.
- 50 x 50 cm: Ideal untuk saluran air menengah, seperti irigasi atau drainase di perkotaan. Beratnya sekitar 500-600 kg, dengan panjang standar 120 cm.
- 80 x 80 cm hingga 100 x 100 cm: Digunakan untuk proyek dengan debit air lebih besar, seperti saluran di bawah jalan raya. Beratnya bisa mencapai 1.100-1.700 kg.
- 200 x 200 cm: Ukuran besar ini biasanya untuk gorong-gorong besar atau jembatan kecil, dengan berat hingga 8 ton per unit.
- 4-6 meter: Untuk proyek khusus seperti terowongan atau saluran besar, box culvert dibuat dalam dua bagian dengan sambungan khusus, bukan bentuk kotak utuh.
Panjang standar box culvert biasanya 100-120 cm, meskipun beberapa produsen menawarkan panjang hingga 6-8 meter untuk proyek tertentu, seperti jembatan penyeberangan sungai kecil.
Faktor yang Perlu Dipertimbangkan dalam Memilih Ukuran
Memilih ukuran box culvert bukan hanya soal dimensi, tetapi juga mempertimbangkan kondisi lapangan dan kebutuhan teknis. Berikut adalah beberapa hal yang perlu Anda pikirkan:
Debit Air yang Akan Dialirkan
Ukuran box culvert harus sesuai dengan volume air yang akan melewatinya. Misalnya, untuk daerah dengan curah hujan tinggi, Anda mungkin memerlukan ukuran 100 x 100 cm atau lebih besar untuk mencegah banjir. Analisis hidrologi sederhana bisa membantu menentukan kapasitas yang dibutuhkan.Beban yang Ditopang
Jika gorong-gorong berada di bawah jalan raya dengan lalu lintas kendaraan berat, pilih box culvert dengan mutu beton tinggi (minimal K-350) dan ukuran yang mendukung beban tersebut. Box culvert heavy duty (HD) lebih cocok untuk situasi ini dibandingkan tipe light duty (LD).Kondisi Tanah
Tanah yang labil atau rawan longsor memerlukan box culvert dengan sambungan spigot dan socket yang kuat untuk mencegah kebocoran atau pergeseran. Pastikan juga lapisan tanah di bawahnya cukup tebal (minimal 75-150 mm) untuk stabilitas.Kemudahan Pemasangan
Ukuran besar seperti 200 x 200 cm memerlukan alat berat seperti crane dengan kapasitas 25-50 ton untuk pemasangan. Jika proyek Anda memiliki keterbatasan akses, pertimbangkan ukuran yang lebih kecil atau modular.Anggaran Proyek
Ukuran box culvert memengaruhi harga. Misalnya, untuk ukuran 40 x 40 cm harga box culvert ini Rp650.000, sedangkan ukuran 200 x 200 cm bisa mencapai Rp7.000.000 per unit. Sesuaikan dengan anggaran tanpa mengorbankan kualitas.
Tips Praktis Memilih Box Culvert
Untuk memastikan Anda mendapatkan box culvert yang tepat, perhatikan beberapa hal berikut:
- Pilih Produsen Terpercaya: Pastikan box culvert memenuhi standar nasional Indonesia (SNI) 00-36861.1-2002, yang mengatur kualitas agregat dan mutu beton. Produsen terpercaya biasanya menggunakan beton K-350 untuk kekuatan optimal.
- Lakukan Konsultasi: Jika proyek Anda membutuhkan ukuran khusus, konsultasikan dengan penyedia untuk desain custom. Beberapa produsen menawarkan ukuran non-standar untuk proyek tertentu.
- Perhatikan Proses Pemasangan: Pastikan pemasangan dilakukan dengan hati-hati untuk menghindari keretakan. Gunakan crane dan tali sling pada lifting hole untuk mengangkat box culvert dengan aman.
- Cek Kebutuhan Hidraulik: Desain hidraulik yang baik akan memastikan aliran air lancar tanpa penyumbatan. Pertimbangkan kemiringan saluran dan kedalaman galian sesuai spesifikasi.
Perbandingan dengan Alternatif Lain
Box culvert bukan satu-satunya pilihan untuk gorong-gorong. Ada opsi lain seperti U-ditch, buis beton, atau pipa beton RCP. Namun, box culvert unggul dalam hal:
- Kekuatan Struktural: Cocok untuk beban berat dibandingkan U-ditch yang lebih terbuka dan ringan.
- Kedap Air: Spigot dan socket membuatnya lebih tahan terhadap infiltrasi air tanah dibandingkan buis beton.
- Fleksibilitas: Dapat digunakan untuk berbagai aplikasi, dari drainase hingga terowongan, tidak seperti pipa RCP yang lebih terbatas pada saluran air.
Namun, box culvert membutuhkan waktu pemasangan lebih lama dibandingkan U-ditch karena bobotnya yang lebih berat dan kebutuhan alat berat. Pertimbangkan kelebihan dan kekurangan ini saat memilih.
Kesimpulan
Memilih ukuran box culvert untuk gorong-gorong adalah langkah penting dalam memastikan keberhasilan proyek infrastruktur Anda. Dari ukuran kecil 40 x 40 cm untuk drainase sederhana hingga 200 x 200 cm untuk saluran besar, setiap pilihan harus didasarkan pada debit air, beban, dan kondisi lapangan.
Pastikan Anda bekerja dengan produsen yang memenuhi standar SNI dan mempertimbangkan aspek pemasangan untuk hasil yang tahan lama.
Dengan perencanaan yang baik, box culvert akan menjadi investasi yang efisien dan andal untuk saluran air atau gorong-gorong Anda.
