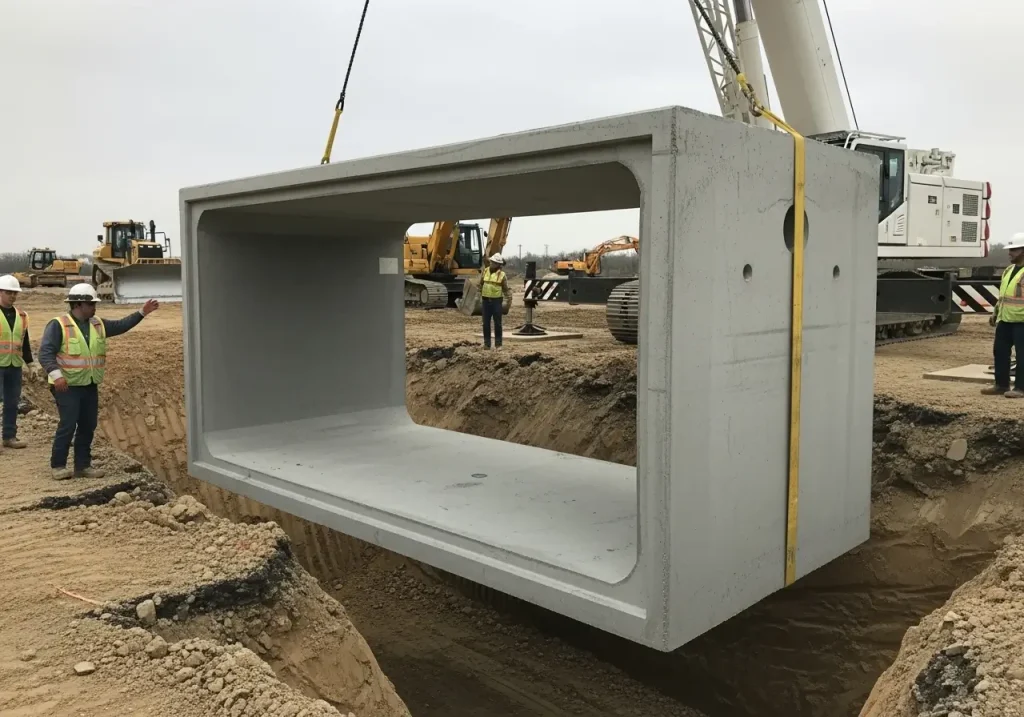

Box culvert adalah struktur beton berbentuk kotak yang digunakan untuk mengalirkan air di bawah jalan, rel kereta, atau bangunan lainnya. Struktur ini penting untuk sistem drainase yang efektif, baik dalam proyek perkotaan maupun pedesaan.
Menghitung volume box culvert dengan tepat adalah langkah awal untuk memastikan konstruksi yang kuat dan sesuai kebutuhan debit air. Mari kita pelajari langkah-langkahnya.
Memahami Fungsi dan Dimensi Box Culvert
Box culvert biasanya terbuat dari beton bertulang, baik dibuat di tempat (cast in situ) maupun precast di pabrik. Fungsinya adalah menyalurkan air dengan aman tanpa mengganggu struktur di atasnya, seperti jalan atau bangunan.
Untuk menghitung volumenya, kita perlu memahami dimensi utama box culvert, yaitu:
- Lebar bersih (A): Lebar bagian dalam saluran.
- Tinggi bersih (B): Tinggi bagian dalam saluran.
- Lebar kotor (D): Lebar total termasuk ketebalan dinding.
- Tinggi kotor (E): Tinggi total termasuk ketebalan pelat atas dan bawah.
- Panjang (L): Panjang total box culvert.
- Tebal dinding (C): Ketebalan dinding samping, atas, dan bawah.
Dimensi ini biasanya diukur dalam satuan centimeter atau meter, tergantung pada standar proyek. Pastikan semua satuan konsisten sebelum menghitung untuk menghindari kesalahan.
Langkah-Langkah Menghitung Volume Box Culvert
Menghitung volume box culvert berfokus pada kubikasi beton yang diperlukan. Berikut adalah langkah-langkahnya:
1. Tentukan Dimensi Box Culvert
Langkah pertama adalah mengumpulkan data dimensi dari desain atau gambar teknis (shop drawing). Misalnya, sebuah box culvert memiliki lebar bersih 200 cm, tinggi bersih 200 cm, panjang 1000 cm, dengan tebal dinding 20 cm. Dari data ini, kita bisa menghitung lebar kotor (D) dan tinggi kotor (E):
- Lebar kotor (D) = Lebar bersih (A) + 2 × Tebal dinding (C) = 200 + (2 × 20) = 240 cm
- Tinggi kotor (E) = Tinggi bersih (B) + 2 × Tebal dinding (C) = 200 + (2 × 20) = 240 cm
2. Hitung Luas Penampang
Luas penampang box culvert dihitung dengan mengurangi luas bagian dalam (saluran) dari luas total (kotor). Rumusnya:
Luas penampang = (D × E) – (A × B)
Contoh:
- Luas kotor = 240 cm × 240 cm = 57.600 cm²
- Luas bersih = 200 cm × 200 cm = 40.000 cm²
- Luas penampang = 57.600 cm² – 40.000 cm² = 17.600 cm²
3. Hitung Volume Beton
Volume beton dihitung dengan mengalikan luas penampang dengan panjang box culvert. Rumusnya:
Volume = Luas penampang × Panjang (L)
Contoh:
- Luas penampang = 17.600 cm² = 1,76 m² (konversi ke meter persegi)
- Panjang = 1000 cm = 10 m
- Volume = 1,76 m² × 10 m = 17,6 m³
Volume ini mencakup beton untuk dinding samping, pelat atas, dan pelat bawah. Jika ada komponen tambahan seperti sayap atau kerb, hitung volumenya secara terpisah.
4. Perhitungan Komponen Tambahan
Box culvert sering memiliki elemen tambahan seperti sayap (wing walls) atau lantai kerja. Untuk menghitung volume komponen ini, gunakan rumus volume bangun ruang sesuai bentuknya, misalnya persegi panjang (P × L × T). Contohnya, jika sayap berbentuk persegi panjang dengan dimensi 100 cm × 50 cm × 20 cm, volumenya adalah:
Volume sayap = 1 m × 0,5 m × 0,2 m = 0,1 m³
Jika ada empat sayap, total volume sayap = 4 × 0,1 m³ = 0,4 m³. Tambahkan volume ini ke volume utama untuk mendapatkan total kebutuhan beton.
5. Rekapitulasi Volume
Untuk memudahkan, susun hasil perhitungan dalam tabel berikut:
| Komponen | Dimensi (m) | Volume (m³) |
|---|---|---|
| Badan utama | 1,76 m² × 10 m | 17,6 |
| Sayap (4 buah) | 1 × 0,5 × 0,2 (×4) | 0,4 |
| Total | 18 |
Pastikan untuk memverifikasi dimensi dan perhitungan dengan standar proyek, seperti SNI atau pedoman Bina Marga, untuk memastikan akurasi.
Faktor yang Perlu Diperhatikan
Selain perhitungan volume, ada beberapa hal penting yang harus diperhatikan:
- Debit air: Pastikan dimensi box culvert sesuai dengan volume air yang akan dialirkan. Perhitungan hidrologi diperlukan untuk menentukan debit rancangan.
- Mutu beton: Gunakan beton dengan mutu sesuai, seperti K-350 (fc’ 30 MPa) untuk ketahanan terhadap air dan beban.
- Tulangan: Kebutuhan besi tulangan dihitung terpisah berdasarkan desain struktur. Misalnya, besi D10 dengan berat 0,617 kg/m dapat digunakan untuk memperkirakan total berat tulangan.
- Kondisi lingkungan: Pertimbangkan topografi lahan dan kemiringan untuk menentukan kapasitas box culvert.
Harga box culvert bervariasi tergantung pada dimensi, mutu beton, dan apakah precast atau cast in situ. Untuk estimasi biaya yang akurat, konsultasikan dengan supplier terpercaya.
Kesimpulan
Menghitung volume box culvert yang benar memerlukan ketelitian dalam menentukan dimensi, menghitung luas penampang, dan memperhitungkan komponen tambahan. Dengan langkah-langkah yang sistematis, Anda dapat memastikan kebutuhan beton sesuai dengan desain, sehingga proyek drainase berjalan lancar dan tahan lama. Selalu gunakan data dari gambar teknis dan sesuaikan dengan standar konstruksi yang berlaku untuk hasil yang optimal.
